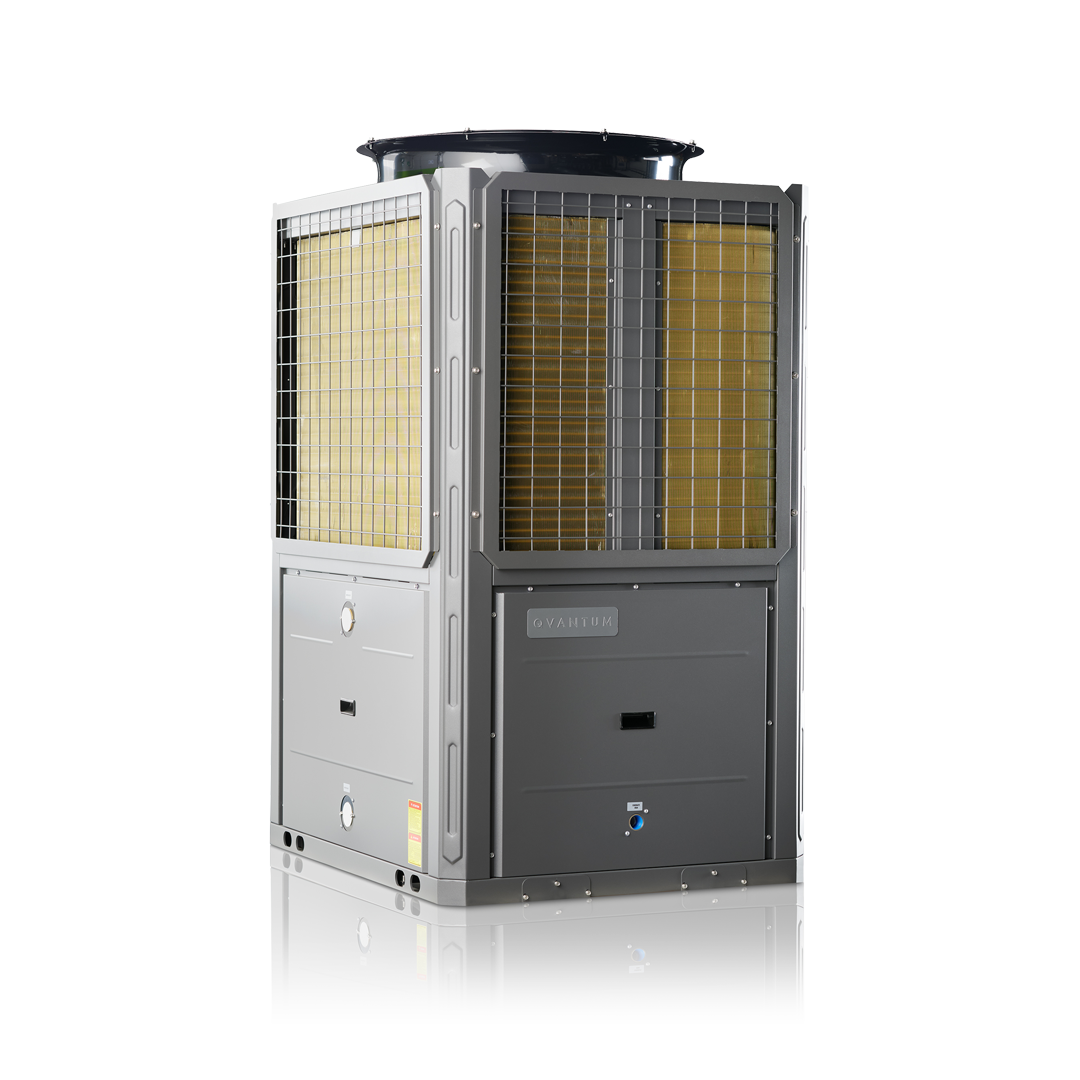

Qvantum QA50

QA50 je razvijen za objekte u kojima su potrebni veći toplinski učin, stabilan rad i dugoročna funkcionalnost. Primjenjiv je u novogradnji i pri energetskoj obnovi postojećih zgrada, kao dio projektiranog sustava grijanja.

Qvantum ovaj uređaj razvija kao cjelinu u kojoj hardver, regulacija i integracija sustava rade zajedno. Robusna konstrukcija i jasna arhitektura sustava usmjerene su na pouzdanost od projektiranja i puštanja u pogon do optimizacije i servisiranja.

Maksimalni učin od 50,00 kW odnosi se na A7/W35: vanjski zrak +7 °C i temperaturu vode 35 °C. Pri A−10/W55, odnosno zraku −10 °C i vodi 55 °C, proizvođač navodi maksimalni učin 30,30 kW. Zato se uređaj ne dimenzionira samo prema oznaci QA50, nego prema projektnim gubicima i potrebnoj temperaturi sustava.

Sezonski faktor SCOP za prosječnu klimu iznosi 4,52 pri 35 °C i 3,26 pri 55 °C. Trenutačni COP u objavljenim točkama A7/W35 i A7/W55 iznosi 3,12 odnosno 2,47. SCOP opisuje sezonu, a COP određenu radnu točku; to nisu međusobno zamjenjivi pokazatelji.

Proizvođač ističe visoku polaznu temperaturu kao prednost za postojeće zgrade i starije radijatorske sustave. To otvara mogućnost modernizacije grijanja uz zadržavanje ogrjevnih tijela, kada proračun potvrdi da njihov učin odgovara potrebama objekta.

Prije odabira treba provjeriti toplinske gubitke, potrebnu polaznu i povratnu temperaturu te rad radijatora pri predviđenim uvjetima. Točnu maksimalnu polaznu temperaturu i cijelu radnu ovojnicu potrebno je potvrditi kroz aktualnu projektnu dokumentaciju proizvođača; javni tehnički list ovdje ne navodi tu graničnu vrijednost.

Regulacija omogućuje međusobni rad više jedinica u većem sustavu. Kaskadna izvedba daje projektantu mogućnost prilagodbe ukupnog učina veličini objekta i njegovim promjenjivim toplinskim potrebama.

Broj jedinica, način hidrauličkog povezivanja, redoslijed uključivanja i eventualni dodatni izvor topline određuju se projektom. Proizvođačeva javna stranica ne propisuje maksimalan broj QA50 uređaja u kaskadi, pa se taj podatak potvrđuje za konkretno rješenje.

QA50 koristi propan R290, prirodno rashladno sredstvo s GWP-om 0,02 prema AR6. Tehnički list navodi punjenje 1,5 × 2 kg i ukupni CO₂-ekvivalent 0,06 kg, što znači vrlo malen izravni klimatski utjecaj rashladnog sredstva prema navedenoj metodologiji.

R290 je zapaljivo rashladno sredstvo. Smještaj uređaja, sigurnosne udaljenosti, područja oko otvora i odvoda te uvjeti servisiranja moraju se odrediti prema uputama proizvođača i važećim propisima. Niska količina punjenja nije razlog za zanemarivanje tih zahtjeva.

QA50 je predviđen za integraciju u veće energetske sustave i povezani rad. Qvantum navodi jednostavno povezivanje s nadređenim sustavima zgrade, primjerice putem Modbusa, kako bi dizalica topline sudjelovala u cjelovitom upravljanju energijom.

Komunikacijsku izvedbu, dostupne signale, registre i zahtjeve za regulacijskom opremom treba uskladiti prije ugradnje. Za projektiranje sustava proizvođač nudi Qvantum Planner i dokumentaciju s principima povezivanja.

Dimenzije QA50 iznose 1195 × 980 × 1900 mm (širina × dubina × visina), a neto masa 363 kg. Pri planiranju treba predvidjeti nosivu podlogu, pristup za transport i servis, strujanje zraka te sigurno odvođenje kondenzata. Objavljeni raspon vanjske temperature je −25 do +43 °C.

Tehnički list navodi maksimalnu ulaznu električnu snagu 24 kW, maksimalnu radnu struju 30 A i zaštitu IPX4. Napon, broj faza, osigurače, presjek kabela, protok vode i pad tlaka potrebno je potvrditi u instalacijskim uputama; ovdje nisu pretpostavljeni.

Razina zvučne snage LWA iznosi 75 dB prema EN 12102. To nije zvučni tlak na određenoj udaljenosti. Položaj uređaja i mogući utjecaj na susjedne prostore treba akustički provjeriti za stvarnu lokaciju.

Za prijedlog rješenja pošaljite lokaciju, namjenu i površinu objekta, projektne toplinske gubitke ili dosadašnju potrošnju, vrstu ogrjevnih tijela i potrebne temperature vode. Važni su i raspoloživi električni priključak, položaj vanjskih jedinica te zahtjevi za upravljanje zgradom.

Potrebe za sanitarnom toplom vodom, eventualnim hlađenjem i rezervnim izvorom treba posebno definirati i provjeriti u odabranom sustavu. Ovaj pregled temelji se na službenoj QA50 stranici i tehničkom listu, a ne zamjenjuje projekt ni instalacijske upute.
